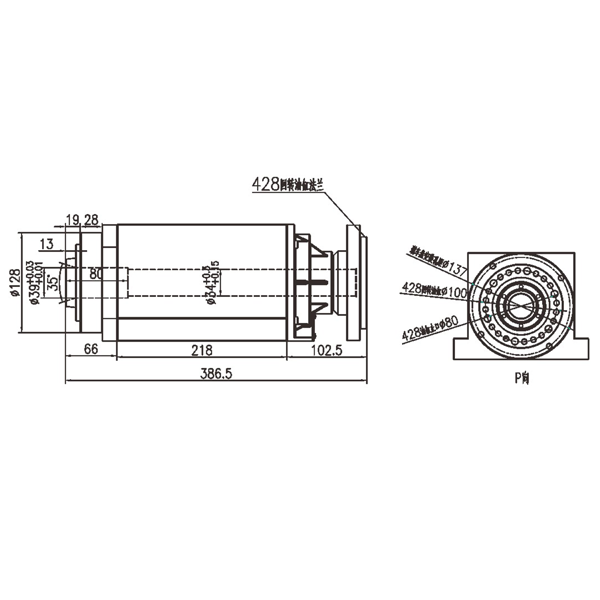

电主轴电机

电主轴电机
产品详情

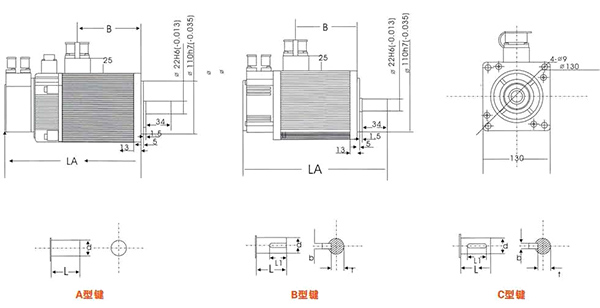

130系列伺服电机

产品介绍:

电机型号

130ST-M04025

130ST-M05025

130ST-M06025

130ST-M07725

130ST-M10010

130ST-M10015

130ST-M10025

130ST-M15015

130ST-M15025

额定功率

1.0

1.3

1.5

2.0

1.0

1.5

2.6

2.3

3.8

额定线电压

220

220

220

220

220

220

220

220

220

额定线电流

4.0

5.0

6.0

7.5

4.5

6.0

10

9.5

13.5

额定转速

2500

2500

2500

2500

1000

1500

2500

1500

2500

额定力矩

4

5.0

6

7.7

10

10

10

15

15

峰值力矩

12

15

18

22

20

25

25

30

30

反电势

72

68

65

68

140

103

70

114

67

力矩系数

1.0

1.0

1.0

1.03

2.2

1.67

1.0

1.58

1.11

转子惯量

0.85*10-3

1.06*10-3

1.26*10-3

1.53*10-3

1.94*10-3

1.94*10-3

1.94*10-3

2.77*10-3

2.77*10-3

绕组(线间)电阻

2.76

1.84

1.21

1.01

2.7

1.29

0.73

1.1

0.49

绕组(线间)电感

6.42

4.9

3.87

2.94

8.8

5.07

2.45

4.45

1.68

电气时间常数

2.32

2.66

3.26

3.80

3.26

3.93

3.36

4.05

3.43

重量

7.7

8.2

8.9

10

11.5

11.5

11.5

14.4

14.4

编码器线数

2500

电机绝缘等级

class B (130℃)

防护等级

IP65

使用环境

环境温度:-20℃~+50℃      环境温度:相对温度 <90℃(不结霜条件)

电机绕组插座

绕组引线

U

V

W

PE

插座编号

2

3

4

1

编码器插座

信号引线

5V 0V A+ B+ Z+ A- B- Z- U+ V+ W+ U- V- W- PE

插座编号

2  3  4  5  6  7  8  9  10  11  12  13  14  15  1



安装注意

1.安装/拆卸部位到电机轴末端时,请不要用力敲打轴,以防止敲坏轴另一端的编码器.

2.尽量防止轴座振动,以防止轴承的损坏.
